测绘技能竞赛实施方案
为提升我校教学质量,提高师生专业技能水平,增强学生就业创业能力,推进课程改革和教学改革,“以赛促教、以赛促学、以赛促练”,进一步推动实践教育教学改革,促使学生运用综合知识、培养团队精神和提高实践创新能力。根据《“辰林杯”第十四届hbs02红宝石线路专业技能运动会实施方案》的总体安排,现举办专业技能运动会测绘技能赛事。为确保竞赛顺利进行、取得实效,现结合实际,制定本实施方案。
一、竞赛宗旨
为更好地激励广大学生崇尚技能、勤学苦练、争创一流、求实奉献,加快培养和选拔一批高素质应用型人才,促进我校在国、省各类学科竞赛、科技创新竞赛中取得优异成绩,增强我校专业学生专业技能,让学生更好地掌握工程测量的基本知识和动手操作水平,更进一步推动应用型教学。
二、组织机构
(一)举办单位
主办单位:hbs02红宝石线路
承办单位:建筑工程学院
(二)竞赛执委会
成立专业技能竞赛测绘技能竞赛项目执委会(以下简称“执委会”),负责指挥和协调竞赛的各项工作,成员如下:
主 任:杨志刚 建筑工程学院院长
副主任:刘伯川 建筑工程学院党总支书记
余春泉 建筑工程学院院副院长
成 员:许冬冬 建筑工程学院教务科科长
黄新耀 建筑工程学院教研室主任
(三)竞赛工作组
根据赛事安排,执委会设专家裁判组、赛务组、会务组、宣传报道组、设备及后勤保障组、申诉受理组。
专家裁判组:组长:黄新耀;成员:张秋敏、刘云平、符娇
赛 务 组:组长:许冬冬;成员:赵福强、刘晓甜
会 务 组:组长:曾旺;成员:戚泽阳、齐爽、李其岭
宣传报道组:建筑工程学院办公室
设备及后勤保障组:丁博轩、何鑫
申诉受理组:曾 旺、戚泽阳
三、竞赛项目及标准
(一)竞赛项目
测绘技能竞赛。
(二)竞赛标准
1、竞赛的技术标准
(1)《城市测量规范》CJJ/T 8-2011。
(2)《国家三、四等水准测量规范》GB/T12898—2009。
(3)本赛项技术规程。
凡与上述标准不一致的内容以本赛项技术规程为准。
2、赛项技术要求
水准路线为闭合路线,全长约0.8km,1个已知点和三个待定点,分为四个测段。参赛队应完成现场抽签得到的水准路线。
(1)观测使用赛项规定的仪器设备,2m或3m标尺,测站视线长度、前后视距差及其累计、视线高度和数字水准仪重复测量次数等按表1规定。
表1 四等水准测量技术要求
视线长 度/m |
前后视 距差/m |
前后视距 累积差/m |
视线高度/m |
黑红面读数差(尺常数误差)/mm |
黑红面所测高差之差/mm |
测段、环线闭合差/mm |
≥3且≤80 |
≤5 |
≤10 |
≤2.85且≥0.2 |
≤3 |
≤5 |
≤![](/system/editor/ueditor_news/themes/default/images/spacer.gif) |
注:L为路线的总长度,以km为单位。
(2)参赛队信息只在竞赛成果资料封面规定的位置填写,成果资料内部的任何位置不得填写与竞赛测量数据无关的任何信息。
(3)竞赛使用3kg尺垫,可以不使用撑杆,也可以自带撑杆。
(4)竞赛过程中不得携带仪器或标尺跑步。
(5)观测前30分钟,应将仪器置于露天阴影下,使仪器与外界温度一致,竞赛前须对数字水准仪进行预热测量,预热测量不少于20次。
(6)竞赛记录及计算均必须使用赛项执委会统一提供的《四等水准测量记录计算成果》本。记录及计算一律使用铅笔填写,记录完整。
记录的数字与文字力求清晰,整洁,不得潦草;按测量顺序记录,不空栏;不空页、不撕页;不得转抄成果;不得涂改、就字改字;不得连环涂改;不得用橡皮擦,刀片刮。
(7)水准路线采用单程观测,每测站读两次高差,奇数站观测水准尺的顺序为:后-前-前-后;偶数站观测水准尺的顺序为:前-后-后-前。
(8)同一标尺两次读数不设限差,但两次读数所测高差之差应满足表1规定。
(9)错误成果与文字应单横线正规划去,在其上方写上正确的数字与文字,并在备考栏注明原因:“测错”或“记错”,计算错误不必注明原因。
(10)因测站观测误差超限,在本站检查发现后可立即重测,重测必须变换仪器高。若迁站后才发现,应从上一个点(起、闭点或者待定点)起重测。
(11)错误成果应当正规划去,超限重测的应在备考栏注明“超限”。
(12)水准路线各测段的测站数必须为偶数。
(13)每测站的记录和计算全部完成后方可迁站。
(14)测量员、记录员、扶尺员必须轮换,每人观测1测段、记录1测段。
(15)现场完成高程误差配赋计算,不允许使用非赛项执委会提供的计算器。
(16)竞赛结束,参赛队上交成果的同时,应将仪器脚架收好,计时结束。
(17)高程误差配赋计算,距离取位到0.1m,高差及其改正数取位到0.00001m,高程取位到0.001m。计算格式见表5。表中必须写出闭合差和闭合差允许值。计算表可以用橡皮擦,但必须保持整洁,字迹清晰。
四、参赛对象及报名
(一)参赛对象
建筑工程学院在籍学生(有学习相关课程专业学生优先)。本赛事为团队赛,4人/组。
(二)报名时间
即日起至11月4日。
(三)报名方式
通过辅导员及任课教师宣传发动本专业学生报名,各参赛同学需将个人信息汇总到各班班长处集中登记,最后由班长将各班电子版报名信息汇总到学工科(劲松楼501)竞赛报名处。本次竞赛采取以团队为单位比赛方式。
(四)报名资料
1.报名表;
2.本人近期大一寸免冠彩色(白底)照。
(五)联系方式
咨询电话刘老师:15907882125,张老师:13576016721;
教务科办公室 0791-83652532。
五、竞赛安排
(一)宣传发动
为扩大竞赛活动的参与面,加大宣传力度,充分利用网络、微信等各类媒体,持续开展专业技能竞赛宣传活动。
1.各班级通过开展主题班会,大力宣传竞赛活动;
2.任课教师通过课堂教学积极引导学生竞赛活动。
(二)赛前培训
为使参赛选手能够尽快熟悉竞赛环境和了解考核大纲相关内容与技能要求,由执委会结合竞赛实施进度组织各参赛学生在赛前熟悉场地设施设备及免费提供安全培训、比赛规则讲解。
时间:活动期间,每周四下午14:30-17:00 地点:建筑工程学院实训基地。
(三)组织实施阶段
本次竞赛共一轮,由执委会组织命题专家按照技术文件命题。
时间:2023年11月7日下午 地点:建筑工程学院实训基地。
3.成绩公布
执委会对选手成绩进行复核,竞赛最终成绩于11月8-10日在建筑工程学院官网及“建工青年”、“应科建筑教务科”等微信公众号公布。
六、奖励办法
一等奖取决赛队伍成绩前5%,颁发证书及奖品;
二等奖取决赛队伍成绩前10%,颁发证书及奖品;
三等奖取决赛队伍成绩前15%,颁发证书及奖品;
七、申诉与仲裁
(一)参赛选手认为赛场提供的设备、工具不符合规定的或工作人员存在违规行为的,均可提出申诉。
(二)现场申诉最迟应在竞赛结束后1小时内提出,超过时效将不予受理。申诉时,应以书面形式向申诉受理组提出, 由监督仲裁组进行裁决。
(三)监督仲裁组对违规行为做出的裁决为最终裁决。参赛选手不得因对仲裁处理意见不服而停止比赛或滋事,否则按弃权处理。
(四)如竞赛出现不可预见的异常情况,由监督仲裁组与竞赛执委会商议后,做出处理决定。
八、其他
(一)各参赛选手在竞赛中不得冒名顶替、弄虚作假,一经发现查实,将取消参赛资格和成绩。
(二)本竞赛不收取任何费用。
(三)本实施方案条款的最终解释权归测绘技能竞赛项目执委会所有。
建筑工程学院测绘技能竞赛项目执委会
2023年10月24日
测绘技能竞赛工作方案
测绘技能竞赛实施细则及评分标准
根据“辰林杯”第十四届hbs02红宝石线路专业技能运动会测绘技能竞赛方案,秉承“公平、公正、公开”的原则,更好促进比赛的进行,特制定本实施细则及评分标准。
一、竞赛内容
四等水准测量竞赛
如图1所示闭合水准路线,已知A01点高程为48.446m,测算A04、A07和A11点的高程,测算要求按技术规范。
(1)四等水准测量赛场情况
水准线路为水泥硬化路面,线路长度约0.8km。
场地能设置多条闭合水准路线,能满足多个队同时比赛。
每条闭合水准路线由3个待求点和1个已知点组成。
(2)上交成果
四等水准测量竞赛成果,包括观测手簿、高程误差配赋表和高程点成果表。
(3)情况说明:水准路线如图。
![](/__local/6/83/E2/92E1CF58835C3274411C58D1C43_9205551A_4A6F0.png)
图1 四等水准测量竞赛路线示意图
二、评分标准制定原则
(一)竞赛的技术标准
(1)《城市测量规范》CJJ/T 8-2011。
(2)《国家三、四等水准测量规范》GB/T12897—2006。
(3)本赛项技术规程。
凡与上述标准不一致的内容以本赛项技术规程为准。
(二)赛项技术要求
水准路线为闭合路线,全长约0.8km,1个已知点和三个待定点,分为四个测段。参赛队应完成现场抽签得到的水准路线。
1. 观测与计算要求
(1)观测使用赛项规定的仪器设备,2m或3m标尺,测站视线长度、前后视距差及其累计、视线高度和数字水准仪重复测量次数等按表2规定。
表1 四等水准测量技术要求
视线长 度/m |
前后视 距差/m |
前后视距 累积差/m |
视线高度/m |
黑红面读数差(尺常数误差)/mm |
黑红面所测高差之差/mm |
测段、环线闭合差/mm |
≥3且≤80 |
≤5 |
≤10 |
≤2.85且≥0.2 |
≤3 |
≤5 |
≤![](/system/editor/ueditor_news/themes/default/images/spacer.gif) |
注:L为路线的总长度,以km为单位。
(2)参赛队信息只在竞赛成果资料封面规定的位置填写,成果资料内部的任何位置不得填写与竞赛测量数据无关的任何信息。
(3)竞赛使用3kg尺垫,可以不使用撑杆,也可以自带撑杆。
(4)竞赛过程中不得携带仪器或标尺跑步。
(5)观测前30分钟,应将仪器置于露天阴影下,使仪器与外界温度一致,竞赛前须对数字水准仪进行预热测量,预热测量不少于20次。
(6)竞赛记录及计算均必须使用赛项执委会统一提供的《四等水准测量记录计算成果》本。记录及计算一律使用铅笔填写,记录完整。
记录的数字与文字力求清晰,整洁,不得潦草;按测量顺序记录,不空栏;不空页、不撕页;不得转抄成果;不得涂改、就字改字;不得连环涂改;不得用橡皮擦,刀片刮。
(7)水准路线采用单程观测,每测站读两次高差,奇数站观测水准尺的顺序为:后-前-前-后;偶数站观测水准尺的顺序为:前-后-后-前。
(8)同一标尺两次读数不设限差,但两次读数所测高差之差应满足表1规定。
(9)错误成果与文字应单横线正规划去,在其上方写上正确的数字与文字,并在备考栏注明原因:“测错”或“记错”,计算错误不必注明原因。
(10)因测站观测误差超限,在本站检查发现后可立即重测,重测必须变换仪器高。若迁站后才发现,应从上一个点(起、闭点或者待定点)起重测。
(11)错误成果应当正规划去,超限重测的应在备考栏注明“超限”。
(12)水准路线各测段的测站数必须为偶数。
(13)每测站的记录和计算全部完成后方可迁站。
(14)测量员、记录员、扶尺员必须轮换,每人观测1测段、记录1测段。
(15)现场完成高程误差配赋计算,不允许使用非赛项执委会提供的计算器。
(16)竞赛结束,参赛队上交成果的同时,应将仪器脚架收好,计时结束。
(17)高程误差配赋计算,距离取位到0.1m,高差及其改正数取位到0.00001m,高程取位到0.001m。计算格式见表5。表中必须写出闭合差和闭合差允许值。计算表可以用橡皮擦,但必须保持整洁,字迹清晰。
三、评分方法
(一)评分标准
1.竞赛用时成绩评分标准
各队的作业速度得分Si计算公式为:
![](/__local/6/EB/75/242E82C1718AF5A038920AF63A3_B6662E1B_126D.png)
式中:
为所有参赛队中用时最少的竞赛时间。
所有参赛队中不超过规定最大时长的队伍中用时最多的竞赛时间。
为各队的实际用时。
2.竞赛成果质量评分标准
(1)四等水准测量成果质量评分标准
成果质量从观测质量和测量成果精度等方面考虑进行分类:
1)不合格成果
不合格成果称为二类成果。
原始观测记录用橡皮擦、每测段测站数非偶数,视线长度、视线高度、前后视距差及其累计差、两次读数所得高差之差超限,原始记录连环涂改,水准路线闭合差超限等。凡违反其中之一即为二类成果。
为了保证公平竞赛,凡是手簿内部出现与测量数据无关的文字、符号等内容,也将被视为不合格的二类成果。
2)观测与记录评分标准
a.外业部分
评测内容 |
评分标准 |
扣分 |
备注 |
携带仪器设备(标尺)跑步 |
警告无效,跑一步扣1分 |
|
|
每人观测1测段、记录1测段 |
违规一次扣2分 |
|
|
骑在脚架腿上观测 |
违规一次扣1分 |
|
|
测站记录计算未完成就迁站 |
违规一次扣2分 |
|
|
记录转抄 |
违规一次扣2分 |
|
|
测站重测不变换仪器高 |
违规一次扣2分 |
|
|
违规显示高差 |
违规一次扣2分 |
|
|
使用电话、对讲机等通讯工具 |
出现一次扣2分 |
|
|
故意干扰别人测量 |
造成重测后果的扣10分 |
|
|
观测手簿用橡皮擦 |
违规 |
|
二类 |
仪器设备 |
水准仪及标尺摔倒落地 |
直接取消资格 |
故意遮挡其他参赛队观测 |
裁判劝阻无效 |
直接取消资格 |
其它违规记录 |
|
|
合计扣分 |
|
b.内业部分
评测内容 |
评分标准 |
扣分 |
备注 |
观 测 与 记 录 40 分 |
每测段测站数为偶数 |
奇数测站 |
|
|
测站限差 |
视线长度、视线高度、前后视距差、前后视距累计差、高差较差等超限 |
|
|
观测记录 |
连环涂改 |
|
|
记录手簿 |
出现与测量数据无关的文字符号等 |
|
|
手簿记录空栏或空页 |
空1栏扣2分,空1页扣5分。 |
|
|
手簿计算 |
每缺少一项或错误一处扣1分 |
|
|
记录规范性 |
就字改字字迹模糊影响识读1处扣2分 |
|
|
手簿划改不用尺子或不是单横线 |
违规一处扣1分,最多扣4分。 |
|
|
同一数据划改超过1次 |
违规一处扣1分,最多扣4分。 |
|
|
划改后不注原因或原因不规范 |
一处扣0.5分,最多扣2分 |
|
|
手簿划改太多 |
超过有效成果记录的1/3扣5分。 |
|
|
内 业 计 算 30分 |
水准路线闭合差 |
超 限 |
|
|
平差计算(20分) |
一处计算错误扣0.5n分,n为影响后续计算的项目数,扣完为止。 |
|
|
全部未计算扣20分;只计算路线闭合差扣15分;未计算闭合差限差扣3分; 其它计算缺项或未完成酌情扣分。 |
|
|
待定点高程检查 |
与标准值比较不超过±5mm不超限,超限1点扣2分 |
|
|
成果表 |
不填写成果表扣2分;填写错误每点扣1分。 |
|
|
计算表整洁 |
每一处非正常污迹扣0.5分 |
|
|
合计扣分 |
|
(二)评分方法
1.竞赛成绩主要从参赛队的作业速度、成果质量两个方面计算,采用百分制。其中成果质量总分70分,按评分标准计算;作业速度总分30分,按各组竞赛用时计算。两项成绩相加成绩高者优先。
在两队成绩完全相同时,分别按以下顺序排名:
四等水准测量:①质量成绩高,②重测次数少,③划改少,④成果表整洁。
2.在规定时间内完成竞赛,且成果符合要求者按竞赛评分成绩确定名次。凡因超限或其它原因被定性为二类成果的不参加评奖。
3.对于竞赛过程中伪造数据者,取消该队全部竞赛资格。并报请江西省竞赛办公室通报批评。
(三)成绩评定
成绩评定根据竞赛考核内容和要求对参赛队竞赛最终成果作出评价:
1.各项竞赛的外业成绩由现场裁判根据各队的竞赛表现评定,由单项裁判组长审核确定。
2.四等水准测量和导线测量竞赛的计算项目成绩由计算裁判组按照评分内容分工负责评定,由计算裁判组长审核并汇总。数字测图绘图部分的成绩由绘图裁判组按照评分内容分工负责评定,由绘图裁判组长审核并汇总。
3.各队在各单项竞赛的时间成绩由成绩裁判计算,裁判长审核。
4.各队的单项总成绩由成绩裁判负责汇总,裁判长审核。
四、流程安排
时间 |
竞赛名 |
组别 |
备注 |
11月7日上午 |
四等水准测量 |
本科组 |
原则上在下午同时进行 |
11月7日下午 |
四等水准测量 |
专科组 |
五、选手要求及竞赛规则
(一)竞赛要求
(1)遵守竞赛制度,服从大赛组委会的领导和监督。保证公开、公平、公正办赛。
(2)裁判组对大赛执委会负责,并接受赛项执委会的协调和指导,实行“裁判长负责制”,裁判员按照《裁判工作手册》公正执裁。
(3)参赛选手应严格遵守赛场规章、操作规程,保证人身及设备安全,接受裁判员的监督和警示,文明竞赛。
(4)赛场内布设有明显易读的点位标志和路线标示,赛场周边有隔离标示或护栏,确保选手不受外界影响参加竞赛。
(5)赛场设有保安、设备维修人员待命,以防突发事件。赛场配备维修服务、医疗、生活补给站等公共服务设施,为选手和赛场人员提供服务。
(二)正式比赛
(1)参赛队必须提前15分钟进入赛场,到竞赛现场抽签。未能按时抽签者不得参赛。
(2)竞赛过程中选手不得使用任何通讯工具。
(3)开赛前仪器必须装箱,脚架收拢。
(4)裁判组长宣布竞赛开始,同时计时开始,计时精确到秒。
(5)竞赛过程中,若仪器发生故障,参赛队员向当值裁判员口头提出报告,由黄新耀老师到现场检查,并经现场当值裁判员确认后可以更换仪器重测。若经工程师检查仪器无故障,检查时间按竞赛时间计。
凡在测量过程中未报告仪器故障的,超过竞赛时间后不能以仪器故障为由要求重测。非仪器故障的重测不重新计时。
(6)竞赛结束,各参赛队仪器装箱、脚架收好,上交成果资料,竞赛计时结束。
(7)成果一旦提交就不能再要求修改或者重测。
(8)规定必须轮换岗位完成的竞赛项目,选手必须按规定轮换。
(9)参赛队必须独立完成所有竞赛任务,参赛队员在竞赛过程中不能以任何方式与外界交换信息。
(10)竞赛过程中,选手须严格遵守操作规程,确保人身及设备安全,并接受裁判员的监督和警示。选手造成仪器设备损坏,无法继续竞赛的,停止该队竞赛,不得重赛,并进行相应的仪器设备赔偿。
(11)参赛者必须尊重裁判,服从裁判指挥。
(12)参赛队对裁判员及其裁决有异议,可在规定的时间内向裁判长及赛项执委会仲裁组申诉。
六、竞赛观摩
赛场全面开放,在竞赛不受干扰的前提下,开辟观赛路线和观摩区,竞赛期间允许观众在规定的参观区域现场参观和体验,观摩人员应服从赛务工作人员管理。
七、竞赛须知
(1)参赛选手应严格遵守赛场规章、操作规程,保证人身及设备安全,接受裁判员的监督和警示,文明竞赛。
(2)选手在赛场内应始终佩带参赛凭证。
(3)参赛队员应自觉遵守赛场纪律,服从裁判、听从指挥、文明竞赛。禁止将通讯工具带入赛场。
(4)竞赛准备阶段时,各参赛队自行决定分工、工作程序和时间安排,在指定赛位上完成竞赛准备工作。
(5)竞赛过程中,因严重操作失误或安全事故不能进行竞赛的(例如测绘仪器出现摔坏等),现场裁判员有权中止该队竞赛。
(6)在竞赛过程中,参赛选手不得故意干扰其他队的竞赛。
(7)参赛选手按竞赛规定进行观测、记录的轮换。
(8)选手在收到开赛信号前不得开始操作,上交成果时,队长应与分项裁判长共同在任务完成确认表上签字,竞赛计时结束。
(9)在竞赛中因非人为因素造成的设备故障,经仪器检修工程师确认、经裁判确认后,可向裁判长申请重测或补足排除故障的时间。
(10)选手必须参加赛项组委会组织的座谈、报告会等活动。
八、其它
1.各参赛队参赛人员报到时需携带身份证、学生证等相关证明材料。
2.本大赛规程的最终解释权归大赛执委会。
三、测绘技能竞赛报名通知
“辰林杯”第十四届hbs02红宝石线路专业技能运动会
测绘技能竞赛报名

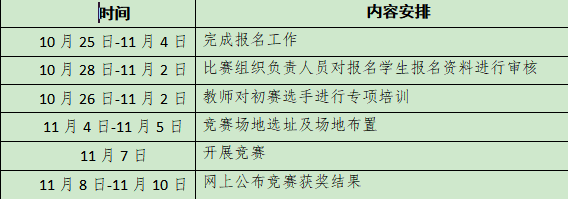

一、竞赛时间安排与流程
![](/__local/6/F6/A7/1221AEEA5951937C4F2D230A61C_9F1AF669_40ED.jpg)
二、竞赛内容
测绘技能竞赛分为本科组和专科组,每组4人。可以跨专业组队。竞赛内容为四等水准测量。
如图1所示闭合水准路线,已知A01点高程为48.446m,测算A04、A07和A11点的高程,测算要求按技术规范。
(1)四等水准测量赛场情况
水准线路为水泥硬化路面,线路长度约0.8km。
场地能设置多条闭合水准路线,能满足多个队同时比赛。
每条闭合水准路线由3个待求点和1个已知点组成。
(2)上交成果
四等水准测量竞赛成果,包括观测手簿、高程误差配赋表和高程点成果表。
(3)情况说明
水准路线如图:
![](/__local/6/83/E2/92E1CF58835C3274411C58D1C43_9205551A_4A6F0.png)
图1四等水准测量竞赛路线示意图
三、竞赛设施设备
竞赛设备有自动安平水准仪、水准尺、尺垫、记录板、计算器。
四、奖项设置
本赛项分为本科组和专科组,本科组设置一等奖1队,二等奖2队,三等奖3队。专科组设置一等奖1队,二等奖2队,三等奖3队。
获得一等奖的参赛队指导教师为优秀指导教师。
五、报名方式
报名链接:https://f.kdocs.cn/g/0HN8UWkW/
![](/__local/5/5F/2C/5101AC387235DB0E0A3FEC3C36E_F6058BC8_2D90.png)
六、竞赛报名联系人:刘老师:15907882125
张老师:13576016721
建筑工程学院测绘技能竞赛项目执委会
2023年10月24日
